砖厂窑尾余热“变废为能” 彩云机械探索市政污泥节能干化新路径
当前，市政污泥无害化、减量化、资源化处置已成为环保行业刚需。市政污水厂产出污泥含水率普遍高达78%–82%，成分复杂、粘性大、易腐败，传统填埋、外运焚烧、单独烘干等处置方式，普遍存在处置成本高、环保风险突出、资源浪费严重等痛点。与此同时，国内绝大多数烧结砖厂隧道窑在常态化生产过程中，窑尾降温端会持续产生大量低温余热，长期直接排空，不仅造成巨大热能浪费，也不符合当下节能降碳、资源循环利用的政策要求。如何将两类看似独立的问题连接起来，让窑尾余热真正服务于污泥减量化和资源化利用，已成为砖瓦企业与环保企业共同关注的方向。
结合砖厂连续生产特点和市政污泥干化需求，无锡市彩云机械设备有限公司创新推出“窑尾余热回收制蒸汽＋空心桨叶式间接干化＋冷凝水闭式回流＋干泥协同制砖”的成套工艺思路。该工艺充分回收砖窑降温端废弃余热转化为稳定蒸汽热源，为污泥烘干系统提供持续热能，彻底摆脱传统烘干依赖燃煤、燃气、导热油的高能耗模式，大幅降低砖厂污泥处置与生产能耗成本，真正实现“废热再利用、污泥资源化、生产低能耗”的绿色生产闭环，是现阶段适配砖厂协同处置市政污泥的高效、经济、合规的创新工艺。
从窑尾余热到污泥干化，一条完整的能量利用链
这套工艺的关键，不是简单地把烘干设备接到砖窑上，而是建立一条相互衔接的能量和物料循环路径。窑尾余热首先经过换热装置和余热锅炉转化为饱和蒸汽，蒸汽进入桨叶烘干机的空心主轴与中空桨叶，在密闭状态下通过金属壁面向污泥传热。换热后的冷凝水沿独立管路返回余热锅炉，重新参与产汽；完成干化的污泥则根据砖厂原料体系和当地项目要求，进入后续配料、制坯和烧结环节。
由此形成的并不是单台设备的运行，而是“余热回收—蒸汽供热—污泥干化—冷凝水回流—干泥利用—尾气净化”相互配合的系统。对于具有稳定窑尾余热、持续污泥来源和协同制砖条件的项目，这种组合能够提高余热利用水平，并降低污泥单独干化对外购燃料的依赖。
窑尾余热如何转化为稳定蒸汽
红砖完成高温烧结后进入窑尾降温段，会持续释放辐射热和热风余热。以常见项目工况为例，该区域可利用余热温度约为280℃—450℃。系统通过列管换热装置和余热锅炉集中回收热量，将水加热转化为约0.4—0.6MPa的饱和工业蒸汽，再经保温、稳压管路持续输送至桨叶烘干机。
与另外配置燃煤、燃气或导热油热源相比，窑尾余热制蒸汽利用的是砖厂生产过程中已经存在的热能。对于隧道窑连续运行、余热条件稳定且具有长期污泥处理需求的砖厂，可明显减少烘干环节的新增燃料消耗，提升窑炉余热的综合利用价值。
在余热条件、换热设备和管路保温设计相匹配的情况下，典型方案的综合热回收率可达到75%以上。这里的价值不仅是回收一部分热量，更在于把原本分散排放的窑尾余热转化为可输送、可调节的蒸汽热源，使其能够持续服务于污泥干化生产线。

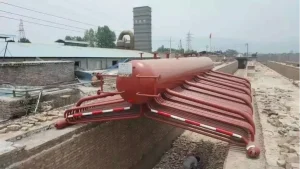

图：项目配套余热锅炉设备（彩云机械整套工艺专属配套热源设备）
密闭预处理，解决高黏污泥进料难题
市政脱水污泥含水率通常约为78%—82%，物料呈泥饼状，容易黏附、结块和架桥。如果直接送入烘干机，容易出现堵料、进料波动和局部干化不均等问题。因此，污泥到厂后先进入负压密闭料仓，料仓内气体集中收集处理；随后通过螺旋破拱、打散匀料等装置改善物料松散度，再由变频定量输送设备连续、均匀地送入烘干机。
稳定的预处理和进料不仅关系到输送是否顺畅，也直接影响烘干机内部料层、蒸汽负荷和出料含水率。针对高黏污泥设计的破拱、打散与定量给料组合，可减少因架桥和堵料造成的停机清理，为整套系统连续运行打好基础。
空心桨叶间接加热，兼顾传热与连续运行
作为整套工艺的核心装备，我司自研空心楔形桨叶式物理烘干机针对高湿、高黏污泥和砖厂余热蒸汽工况进行结构适配。饱和蒸汽进入空心主轴与中空楔形桨叶内部，通过金属壁面向污泥间接传热，蒸汽与污泥不直接接触。双轴桨叶以较低速度反向转动，在推进物料的同时持续翻动、剪切并更新受热面，使污泥中的水分均匀蒸发。
楔形桨叶在运行过程中相互啮合、擦洗，形成双向自清洁作用，可减轻高黏污泥在主轴和传热面上的附着，降低粘壁、结块和堵料风险。与依靠大量热风直接接触物料的烘干方式相比，空心桨叶式物理烘干机以大面积金属导热为主，设备结构紧凑，尾气量相对较小，更适合在密闭状态下连续处理黏性污泥。
根据污泥性质、处理量和蒸汽条件，系统可在约65℃—145℃的工况范围内进行低温物理干化。以初始含水率约78%—82%的市政污泥为例，出料含水率可结合制砖配料及后续利用要求控制在约25%—32%，污泥重量和体积随水分蒸发明显下降，为后续输送、配料和资源化利用创造条件。
按上述进出料含水率变化测算，湿污泥减量幅度可超过65%。整个过程采用蒸汽间接加热，设备内部不设置明火，污泥无需与燃烧烟气直接接触，在保持传热效率的同时，也便于对干化产生的水蒸气和异味气体进行集中收集。

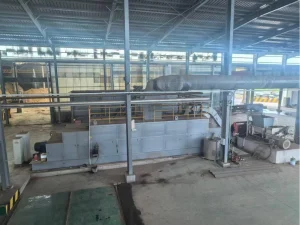

图：彩云机械原厂桨叶烘干机项目现场实拍（设备运行工况1）

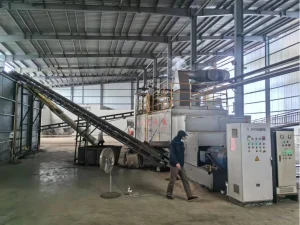

图：彩云机械原厂桨叶烘干机项目现场实拍（设备运行工况2）
蒸汽冷凝水闭式回流，进一步利用余温
蒸汽在空心主轴和楔形桨叶内部释放潜热后形成高温冷凝水。彩云机械在系统中配置蒸汽冷凝水闭式回流管路，将冷凝水送回余热锅炉，重新参与产汽循环。与直接补充常温水相比，带有余温的回流冷凝水可减轻锅炉再次升温的负荷，有利于提高产汽响应速度并保持蒸汽压力稳定。
在回水温度、疏水系统、管路保温和运行管理相匹配的条件下，冷凝水闭式回流可进一步改善系统供热效率，并减少新鲜水补充与高温冷凝水外排。整套工艺的节能价值由此体现在两个环节：一是利用窑尾余热替代部分新增热源，二是回收蒸汽换热后的冷凝水余温，让热量和水在系统内循环利用。
在具备稳定回水条件的项目中，冷凝水闭式回流可使整体供热效率进一步提升约10%—20%。回流效果会受到冷凝水温度、回收比例、管路距离和保温状况等因素影响，因此系统设计需要与余热锅炉产汽能力、桨叶烘干机用汽负荷同步匹配。
干泥进入制砖环节，烘干尾气集中处理
达到目标含水率的干污泥由密闭输送设备送至制砖配料车间，与页岩、煤矸石等制砖原料按工艺比例混合。污泥中的部分有机质可在窑炉烧结过程中释放热量，无机成分则参与砖坯烧结，使干化污泥由单纯外运处置转向与砖厂生产相衔接的资源化利用路径。
污泥干化过程中产生的水蒸气和异味气体，由负压系统集中收集，再根据项目废气特性配置冷凝除水、喷淋除臭、活性炭吸附等处理设备。料仓、进料、烘干和出料环节采用密闭设计，可减少无组织气体扩散，改善现场运行环境。具体掺配比例与尾气处理配置可结合污泥成分、砖坯配方、成品质量和项目所在地要求确定。

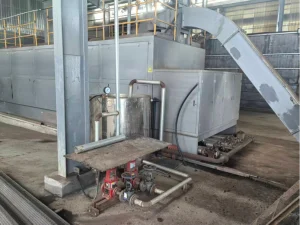

图：工艺迭代升级项目现场实拍（蒸汽冷凝闭式回流）
与外购热源干化方案相比，有哪些变化？
窑尾余热方案与燃煤、燃气、导热油等外购热源方案，都可以采用桨叶烘干机完成污泥干化，两者的主要差异在于热源获取方式、配套系统和运行成本构成。对于已经具备稳定窑尾余热条件的砖厂，余热方案可以减少新增燃料消耗，并通过冷凝水回流进一步完善能源循环。但如果窑炉间歇运行、余热量不足或波动较大，也需要配置调峰热源或重新评估系统规模。
围绕砖厂实际工况，强化设备与系统协同
砖厂余热污泥干化项目涉及窑炉热工、蒸汽输送、污泥预处理、桨叶干化、冷凝水回流、尾气处理和制砖配料等多个环节，单靠一台通用烘干设备难以保证整套系统匹配。无锡市彩云机械设备有限公司围绕自研空心楔形桨叶式物理烘干机，对主轴、桨叶、进出料结构和自清洁能力进行针对性设计，并结合砖厂多粉尘、高负荷、连续生产的环境，对核心部件采取相应的耐磨、防腐措施。
目前，公司拥有40项专利，可根据砖厂窑型、窑尾余热温度、稳定产汽量、污泥日处理量、初始含水率和目标含水率，对余热回收、蒸汽输送、污泥预处理、连续干化、冷凝水回流及尾气处理进行成套配置，并提供从前期工况沟通、方案设计、设备制造到安装调试和运行指导的服务。
通过将自研核心设备与余热回收系统相结合，彩云机械希望解决的不只是“把污泥烘干”，而是让余热供给、物料输送、连续干化和后续利用形成稳定衔接，使设备真正适应砖厂长期运行条件。
空心楔形桨叶式物理烘干机的四项关键设计
大面积间接传热，充分利用余热蒸汽
蒸汽同时进入空心主轴和中空楔形桨叶，主轴与桨叶共同构成传热面。楔形结构在有限设备空间内扩大有效换热面积，使污泥在推进和翻动过程中持续接触受热表面，更适合利用压力相对稳定的窑尾余热蒸汽进行连续干化。
双轴反向搅拌，持续更新污泥受热面
两根桨叶轴反向低速旋转，物料在桨叶作用下被翻动、剪切和推进。相比污泥静置受热，这种运行方式能够不断打散表层并暴露内部湿料，减少局部过干或夹生，使出料含水率更加均匀。
相互啮合自清洁，适配高黏污泥
相邻桨叶在旋转过程中形成相互擦洗作用，可及时清理附着在桨叶和传热面上的黏性物料。配合前端破拱、打散和定量给料设计，有助于减少粘壁、结块和堵料，降低频繁停机清理对连续生产的影响。
耐磨防腐强化，适应砖厂连续运行环境
针对污泥成分复杂、砖厂粉尘较多及设备长时间运行等特点，桨叶、主轴和与物料接触的关键部位可根据工况采用相应的耐磨、防腐设计。设备规格、材质和传热面积也可依据污泥性质、日处理量及蒸汽参数进行定制。
结语
将砖厂窑尾降温端余热用于市政污泥干化，是对砖厂余热资源进行再利用的一种协同处置工艺。该工艺通过余热回收系统，将窑尾原本排散的热能转化为可利用的蒸汽，再以蒸汽作为热源，为彩云机械空心楔形桨叶式物理烘干机提供干化所需热量。市政污泥经桨叶式间接加热完成减量化处理后，还可根据污泥性质及相关要求，与制砖生产环节进一步衔接。
这一工艺将砖厂余热利用、市政污泥干化与制砖生产有机结合，既有助于减少窑尾余热排散，提高余热资源利用效率，又能降低污泥干化过程对新增热源的依赖，减轻湿污泥后续运输和处置压力。对于具备稳定窑尾余热条件和污泥协同处置需求的砖厂而言，该方案兼顾节能降耗、污泥减量和资源化利用，为砖瓦企业拓展市政污泥协同处置业务、降低综合运营成本和推动绿色生产提供了新的工艺选择。
未来，无锡市彩云机械设备有限公司将继续深耕桨叶烘干核心技术，围绕砖厂余热条件、市政污泥特性及实际生产工况，持续优化余热梯级利用和污泥干化成套工艺，推进节能增效技术的迭代升级，为固废资源化利用和砖瓦行业绿色转型提供更加成熟、可靠的技术与设备支持。
